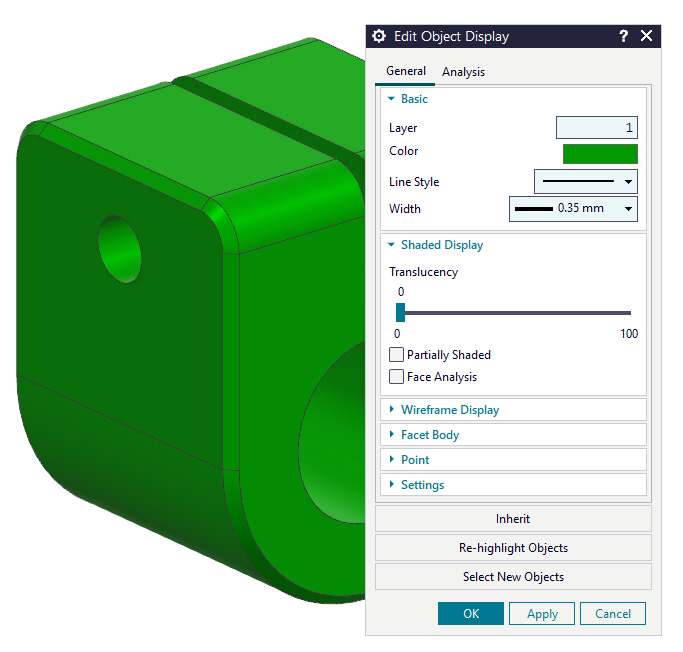

Wenn du die Zielnummer schon kennst, brauchst du für die Layerzuweisung keinen langen Umweg. Über „Edit Object Display“ lässt sich ein Objekt direkt einem anderen Layer zuordnen. Entscheidend ist dabei, welches Objekt NX aus deiner Auswahl übernimmt.

1. Wähle den Körper, eine Skizze oder ein zum Körper gehörendes Feature aus und öffne mit Strg + J „Edit Object Display“.
2. Trage im bereits aktiven Layerfeld die gewünschte Nummer ein und bestätige mit Enter.
3. Wenn du lieber mit der Maus arbeitest, ergänze den Befehl unter „Customize“ in der Auswahlleiste für „All Objects“.

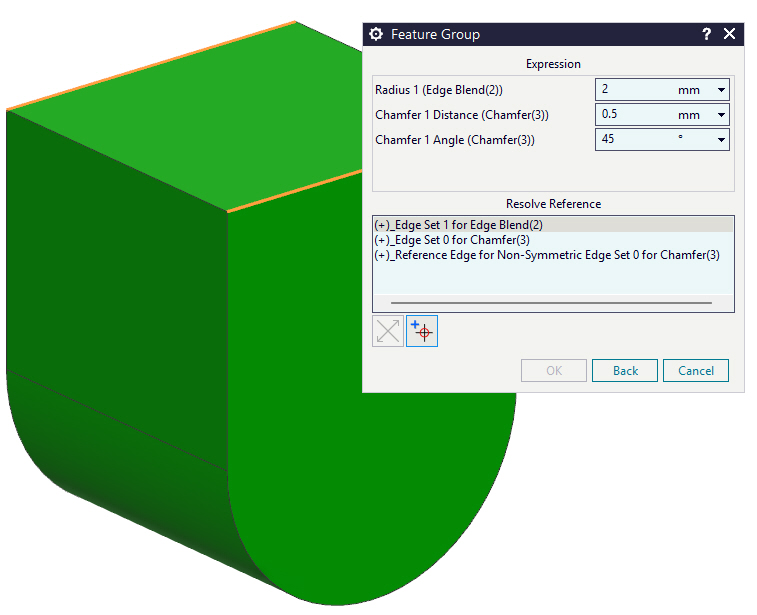

Mehrere Verrundungsradien ändern, ohne jedes Feature einzeln zu öffnen: Markiere die betreffenden Features im Part Navigator und bearbeite ihre Parameter in einem gemeinsamen Dialog. Auch unterschiedliche Featuretypen lassen sich zusammen auswählen.

1. Markiere die Features im Part Navigator und drücke Enter – alternativ wählst du „Edit Parameters“ im Kontextmenü.
2. Ändere die Werte im Dialog „Feature Group“. Mit der Tabulatortaste wechselst du zügig zwischen den Eingabefeldern.
3. Prüfe die Einträge unter „Resolve Reference“ und bestätige die Änderungen. Dort lassen sich bei Bedarf auch Referenzen und Auswahlregeln anpassen.

Eine vergessene Verrundung muss nicht automatisch ans Ende des Modells. Oft gehört sie an einen früheren Punkt – sobald die benötigte Geometrie verfügbar ist. Mit der Spalte „Current Feature“ erreichst du diesen Modellzustand direkt.

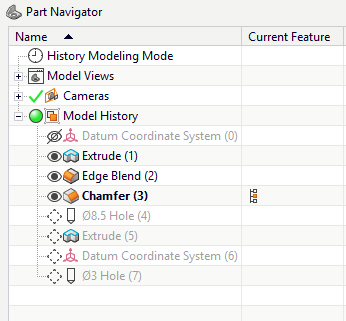

1. Klicke im Part Navigator in die Spalte „Current Feature“ neben dem Feature, nach dem du weiterarbeiten möchtest.
2. Erzeuge die fehlende Geometrie an dieser Stelle. Die späteren Features bleiben vorhanden, sind vorübergehend aber nicht aktiv.
3. Setze anschließend das letzte Feature wieder aktuell und prüfe, ob das vollständige Modell korrekt aktualisiert wird.

Wichtige Maße sollten leicht auffindbar sein. Mit benannten Ausdrücken kannst du zentrale Werte bündeln und mehrere Features von demselben Parameter steuern lassen. Dafür musst du nicht zuerst den Expression Editor öffnen.

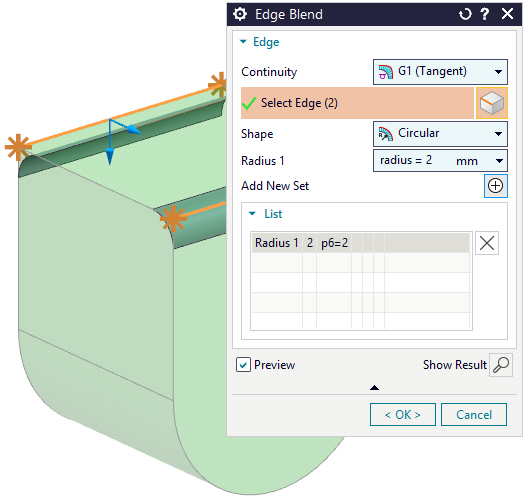

1. Gib in einem Zahlenfeld einen Namen, ein Gleichheitszeichen und den Wert ein – zum Beispiel radius_basis=5.
2. Verwende den Ausdruck in einem weiteren Feature. Beginne seinen Namen einzugeben und wähle ihn aus den Vorschlägen aus.
3. Öffne im Part Navigator den Bereich „User Expressions“, ändere den Wert per Doppelklick und prüfe die abhängigen Features.

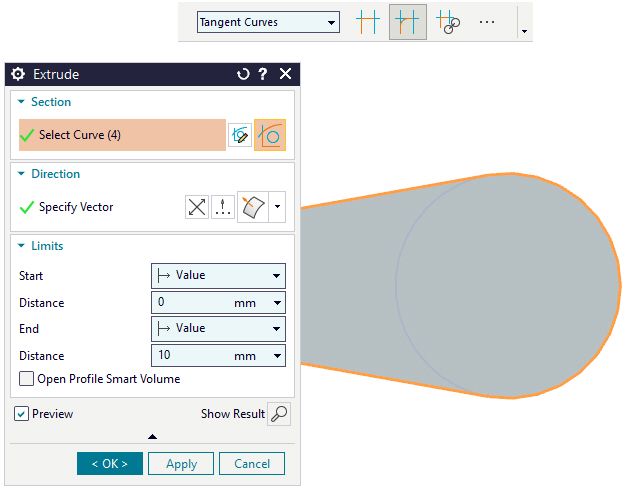

Eine Auswahlregel beschreibt, wie NX Geometrie auswählt und auf spätere Änderungen reagieren soll. Du musst eine bestehende Auswahl nicht löschen, nur weil du die Regel ändern möchtest. Ein Rechtsklick auf die ausgewählte Geometrie öffnet den direkten Zugang.

1. Wähle die Startkurve aus und öffne auf der markierten Geometrie das Kontextmenü.
2. Prüfe die mit einem Häkchen gekennzeichnete Regel. Im Beispiel wechseln wir von „Single Curve“ zu „Tangent Curves“.
3. Ergänze für die gezeigte Kontur „Follow Fillet“ und kontrolliere die hervorgehobene Auswahl, bevor du die Extrusion abschließt.

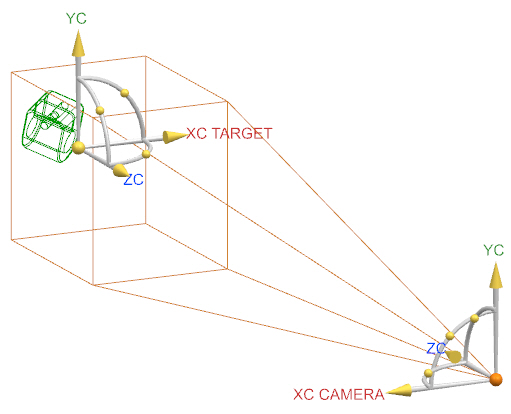

„Front“, „Top“ oder „Trimetric“ findest du an mehreren Stellen. Ein Wechsel der Model View kann jedoch mehr ändern als die Blickrichtung: Auch Darstellungsart und Layer-Sichtbarkeit können zur jeweiligen Modellansicht gehören.

1. Überlege zuerst, ob du nur die Blickrichtung ändern oder eine gespeicherte Model View mit ihren Anzeigeeinstellungen aktivieren möchtest.
2. Nutze zum schnellen orthogonalen Ausrichten „Snap View“ über F8 oder das View Radial. Auch die Orientation Box hilft bei der Ausrichtung.
3. Für eine bestimmte Orientierung wie „Trimetric“ kannst du im freien Grafikbereich über „Orient View“ gehen.

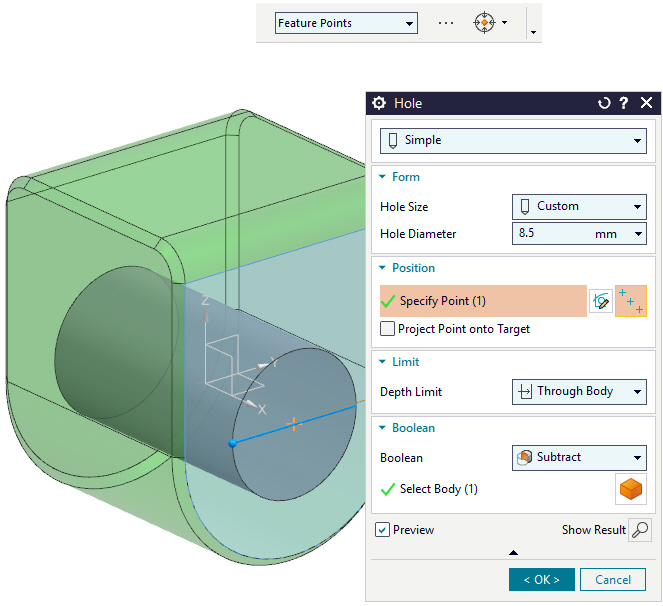

Eine Bohrung, die direkt an einer Körperkante hängt, kann bei deren Wegfall scheitern. Eine Positionierungsskizze bietet mehr Möglichkeiten, die Abhängigkeiten gezielt aufzubauen. Besonders wichtig sind dabei ihre horizontale Referenz und ihr Ursprung.

1. Erzeuge im Befehl „Hole“ eine Positionierungsskizze auf der gewünschten Trägerfläche.
2. Wähle für Ausrichtung und Ursprung möglichst frühe, geeignete Referenzen – im Video eine Achse und den Ursprung des Basis-Koordinatensystems.
3. Positioniere den Punkt, schließe die Skizze ab und prüfe das Verhalten der Bohrung bei einer Änderung an der umgebenden Geometrie.

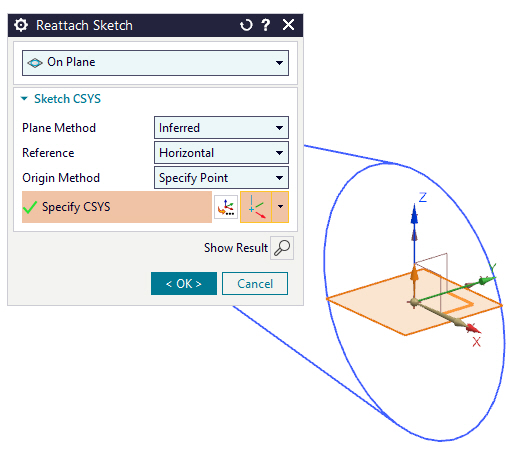

Eine falsch ausgerichtete Skizze musst du nicht sofort löschen und neu aufbauen. „Reattach“ kann ihre Platzierung korrigieren und vorhandene Folgefeatures erhalten. Der vereinfachte Weg über ein Koordinatensystem macht den Befehl oft leichter zugänglich.

1. Öffne bei einer externen Skizze mit neuem Sketch Solver im Part Navigator per Rechtsklick „Reattach“.
2. Wechsle die Ebenenmethode auf „Inferred“ und wähle die passende Ebene des Bezugskoordinatensystems. Im gezeigten Beispiel übernimmt NX daraus auch Ausrichtung und Ursprung.
3. Kontrolliere die Orientierung, nutze bei Bedarf die Umkehrschalter und prüfe nach dem Anwenden die abhängigen Features.

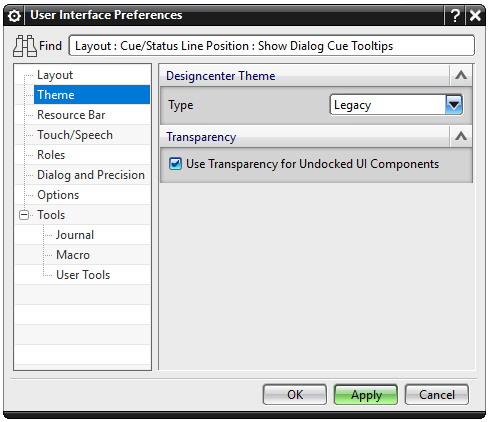

Die mittlere Maustaste kann deutlich mehr als „OK“. Je nach Dialog startet sie eine Skizze, schließt ein Werkzeug oder fügt einen weiteren Auswahlsatz hinzu. Wer die jeweilige Aktion erkennt, kann flüssiger zwischen Geometrie und Befehlen arbeiten.

1. Achte im Dialog auf die hervorgehobene Aktion. Im „Legacy“-Theme ist sie deutlich grün markiert.
2. Verfolge im Beispiel den Wechsel von „Create Sketch“ über „OK“ und „Close“ bis zu „Add New Set“.
3. Unterscheide „OK“ und „Apply“: „Apply“ lässt den Befehl geöffnet. NX merkt sich die zuletzt verwendete Variante für den jeweiligen Befehl.

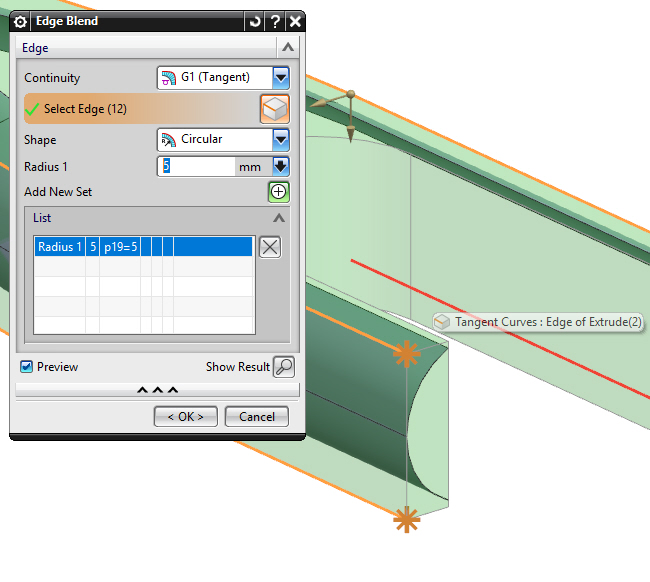

„Warum kannst du diesen Punkt auswählen und ich nicht?“ Diese Frage höre ich regelmäßig im Training. Oft liegt es an zwei Auswahloptionen: „Highlight Hidden Edges“ und „Allow Selection of Hidden Wireframe“.

1. Aktiviere beide Optionen in der Selection Group der oberen Border Bar. Fehlende Schaltflächen blendest du über die Border Bar Options ein.
2. Bewege den Mauszeiger über die benötigte, verdeckte Geometrie. Im Beispiel liegt der Skizzenpunkt hinter dem Körper.
3. Öffne die QuickPick-Liste und wähle gezielt den passenden Punkt als Referenz aus.
