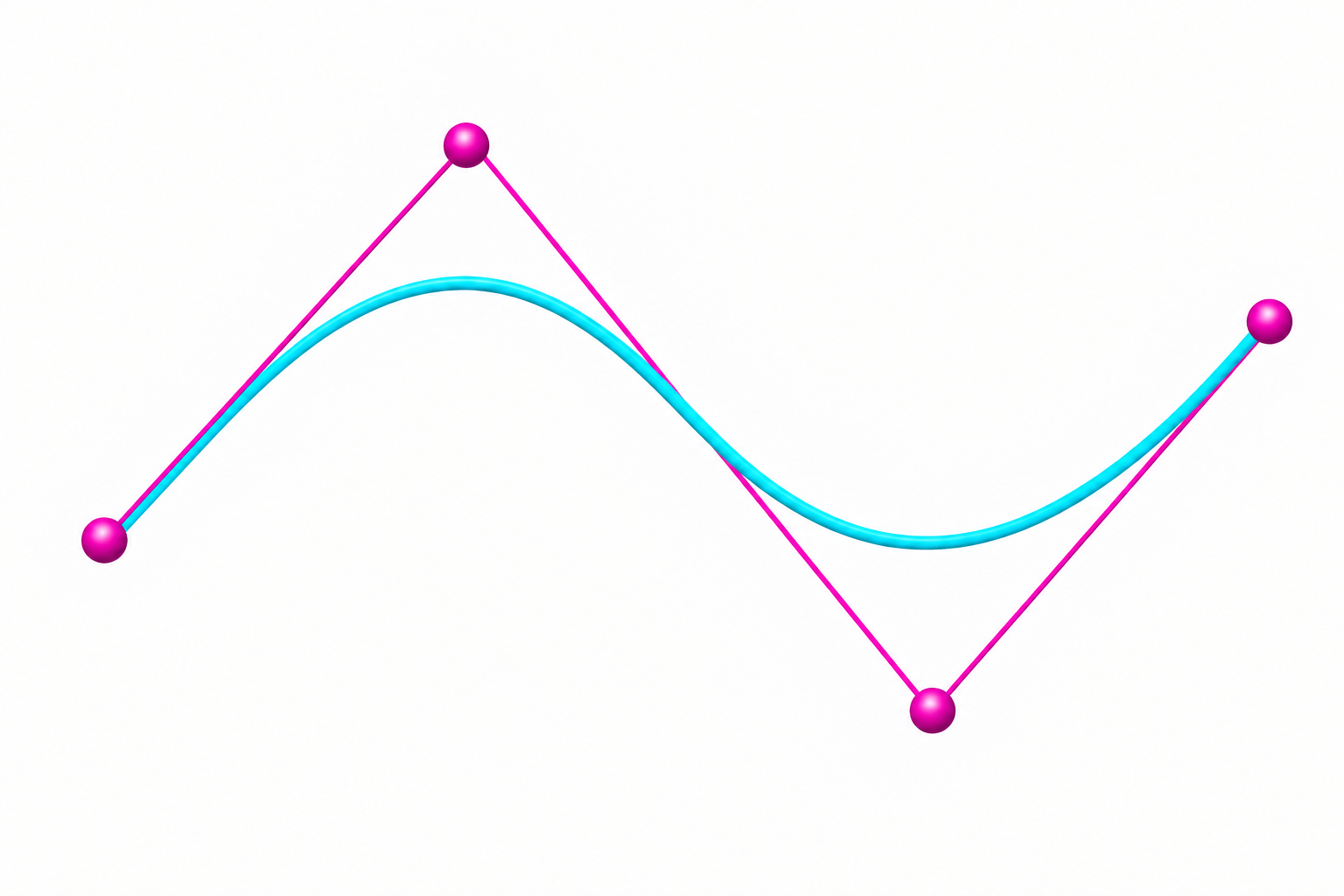

• Splines über Punkte und Pole definieren und die Wirkung am Verlauf nachvollziehen.
• Polynomgrad, Segmente und innere Knoten verstehen: einsegmentige Kurven als einfache Ausgangsbasis mit mehrsegmentigen Verläufen vergleichen.
• Punktstetigkeit (G0), Tangentialität (G1), Krümmungsstetigkeit (G2) und den Ausblick auf G3 unterscheiden.
• Das Kurvenverständnis auf B-Surfaces und ihre U-/V-Richtungen übertragen; Kurven-, Kanten- und Flächentopologie einordnen.

• Analytische Geometrie, Referenzflächen und Freiformflächen passend kombinieren.
• Unterstützende Geometrie, Symmetrien und sinnvolle Referenzen vorbereiten.
• Intersection Curves und Composite Curves für weitere Konstruktionsschritte nutzen.
• Assoziative Features nach Konnektivität, Simplicity und Modularität aufbauen; durch horizontale Referenzen auf möglichst frühe, geeignete Objekte Änderungen stabil weitergeben.

• Through Curves, Through Curve Mesh, Bridge Surface und Studio Surface anhand ihrer Aufgaben unterscheiden.
• Sections und Guides auswählen, Richtungen kontrollieren und passende Stetigkeiten festlegen.

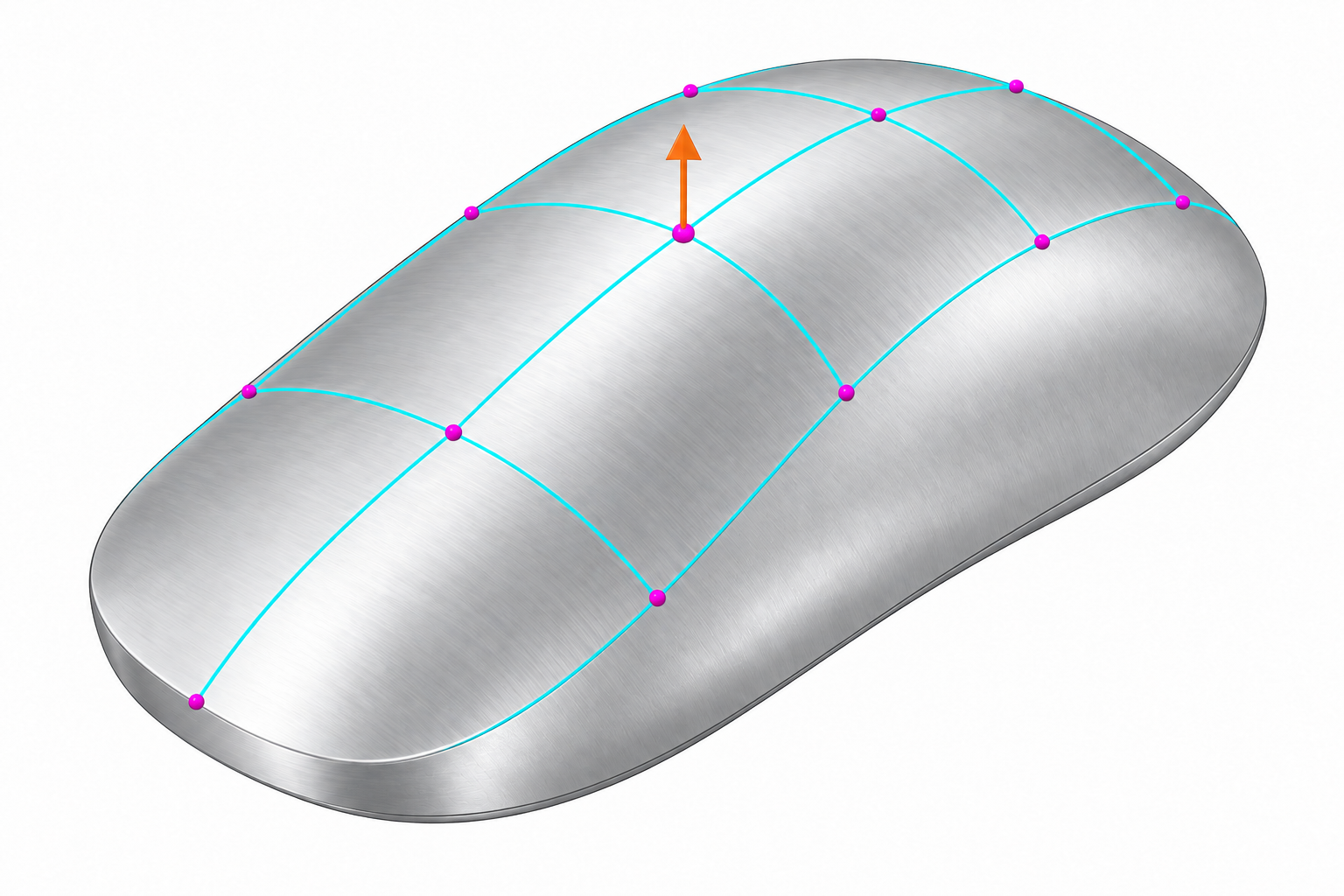

• Pole, Grad, Patches und Rebuild-Optionen in Bezug auf die Flächenqualität verstehen.
• Lücken und Ecken gezielt schließen; getrimmte Flächen und alternative Aufteilungen vergleichen.

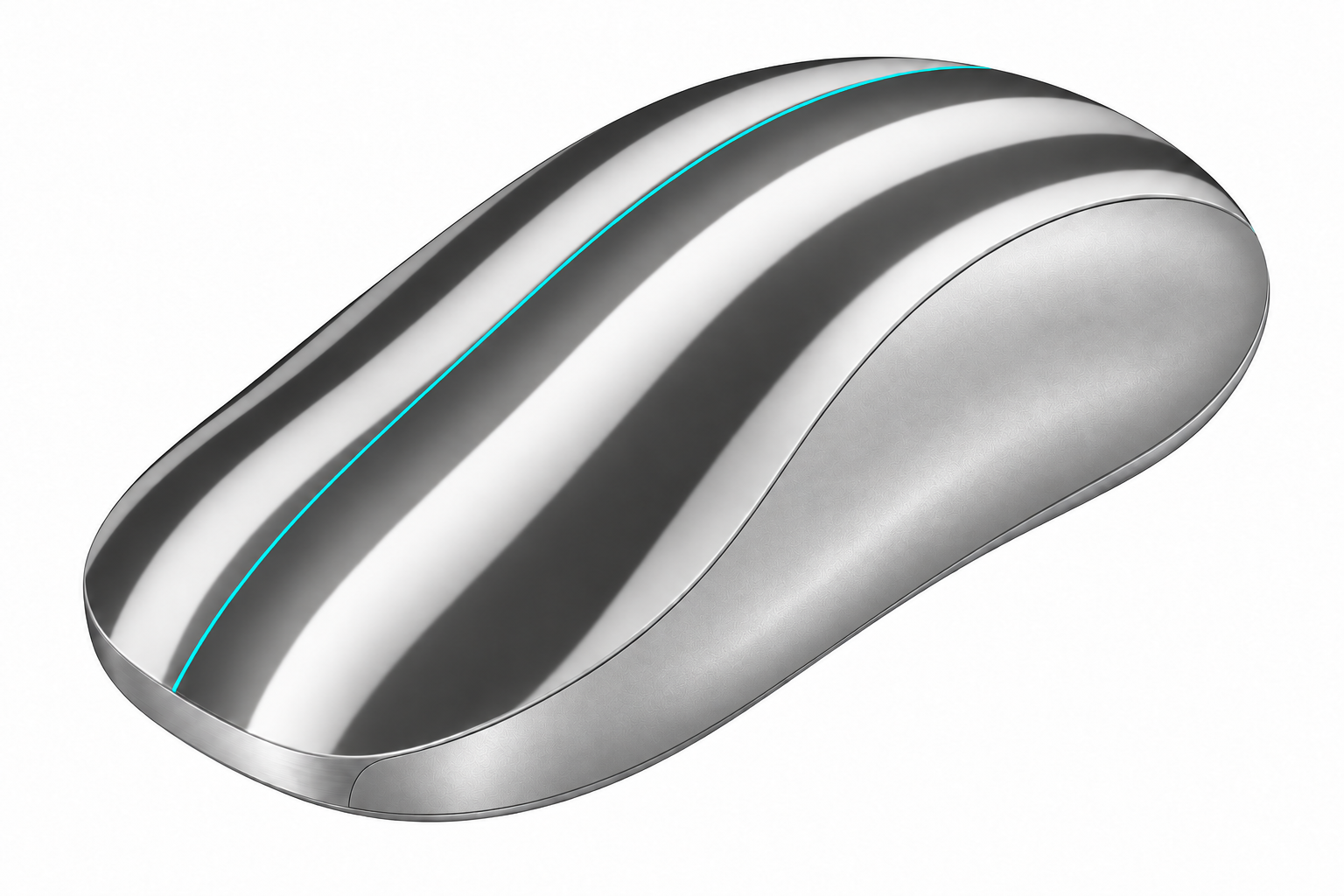

• Krümmungskämme und Reflexionsanalyse bereits während der Kurven- und Flächenerzeugung einsetzen.
• Abstands- und Winkelabweichungen an Übergängen beurteilen; Surface Continuity und Deviation Analysis passend einsetzen.
• Modellierungstoleranzen, Kanten und Flächenzusammenhänge verstehen und die Auswirkungen auf das Zusammenfügen und Weiterverarbeiten erkennen.
• Unnötige Krümmungswechsel, problematische Flächenaufteilungen und zu komplexe Geometrie erkennen.

• Flächen verlängern, trimmen, spiegeln und mit Sew zusammenfügen.
• Geometrie und offene Ränder mit Examine Geometry überprüfen.
• Übergänge mit Face Blend gestalten sowie Flächen und Volumenkörper kombinieren.
• Mit Patch, Thicken oder Shell zum geeigneten Ergebnis gelangen – abhängig von der Konstruktionsaufgabe.

• Ästhetische Produktflächen schrittweise entwickeln und während des Aufbaus analysieren.
• Funktionale Geometrie über Kurven, Law Extension, Point Sets und Muster steuern.
• Flattening and Forming einsetzen, um Geometrie auf gekrümmten Formen anzuordnen.
• Am Faltenbalg Kurvenwerkzeuge kombinieren, die Faltenanzahl über einen Parameter ändern und den Verlauf über eine Führungskurve anpassen.

Als Orientierung gelten circa drei Lerntage einschließlich der Übungen. Dein tatsächlicher Aufwand hängt von deiner Erfahrung mit NX und Freiformflächen sowie davon ab, wie intensiv du die Beispiele bearbeitest. Du kannst die Teilnahme auf mehrere kürzere Lerneinheiten verteilen.

Ja. Du solltest bereits Grundkenntnisse in Siemens NX mitbringen. Die Grundlagen zu Kurven, Flächen und Stetigkeiten werden im Training anschaulich erklärt und direkt mit praktischen Beispielen verbunden.

Nein. Du lernst die mathematischen Zusammenhänge, die deine Entscheidungen beim Konstruieren verständlich machen: etwa die Wirkung von Polen, Grad und Segmenten. Schaubeispiele zeigen dir die Auswirkungen am Modell.

An einfachen, hochwertigen Flächen lassen sich die Zusammenhänge besonders gut verstehen: Wie müssen Kurven beschaffen sein? Was bewirken Segmente und Übergänge? Welche Aussage liefert die Analyse? Dieses Wissen überträgst du anschließend auf deine Freiformkonstruktionen. Du brauchst dafür weder eine Industrial-Design-Aufgabe noch das Ziel, Klasse-A-Flächen zu erzeugen.

Ja. Der Schwerpunkt liegt auf den Hintergründen und der sinnvollen Kombination der Werkzeuge. Das hilft dir, Analyseergebnisse besser einzuordnen, bestehende Methoden zu überprüfen und unnötig komplexe Konstruktionen zu vereinfachen.

Nein. Das Verständnis hilft dir ebenso bei funktionalen Bauteilen und technischen Übergängen. Der Faltenbalg dient beispielsweise als vielseitige Übung für das Erzeugen und Verarbeiten von Kurven sowie für assoziative, auf Änderungen vorbereitete Konstruktionen.

Du kannst Freeform Design als Fachtraining buchen; New Sketch Solver und CAD Secrets sind dabei. Der Kurs ist auch Bestandteil des Einsteiger-Videobundles. Gemeinsam wählen wir den Lernweg passend zu deinen Vorkenntnissen und Aufgaben.

Von Anfang an und begleitend zur Konstruktion. Du prüfst Kurvenverläufe, Flächenübergänge und Toleranzen direkt im jeweiligen Arbeitsschritt. Dadurch erkennst du Abweichungen früh und verstehst, welche Konstruktionsentscheidung das Ergebnis verbessert.

Simon unterstützt dich persönlich über die Lernplattform – zwölf Monate ab deiner Einschreibung. Du kannst Fragen und Screenshots schicken; komplexere Themen lassen sich nach Abstimmung in einem kurzen Teams-Meeting besprechen.
