Projekt Beschreibung
Modul 06 · Blech · Videotraining

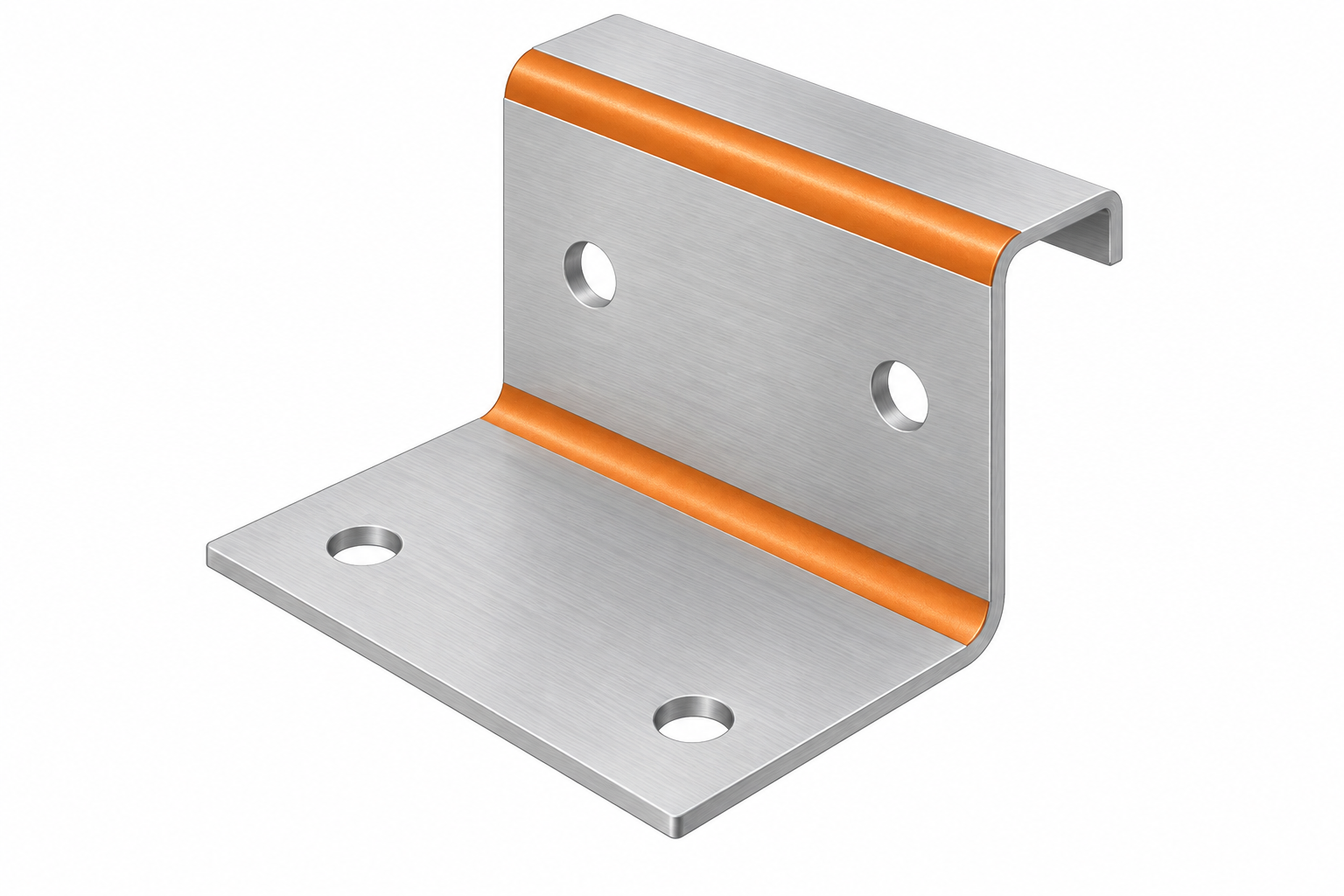

NX Sheet Metal Design
Blechbauteile durchdacht aufbauen.
Änderungen und Abwicklung mitdenken.
Vom ersten Tab über Flansche und Ausschnitte bis zur Abwicklung: Du lernst, Blechkonstruktionen in Siemens NX schrittweise aufzubauen und passende Werkzeuge für deine Aufgabe zu wählen.
Dabei geht es auch um die Methode dahinter. Welche Referenz eignet sich für einen Ausschnitt? Wie bleiben Außenmaße bei Änderungen nachvollziehbar? Und wann hilft ein anderer Konstruktionsweg, dein Modell einfacher anzupassen?
Dein Lernziel
Die Form entwickeln.
Den nächsten Schritt mitdenken.
Du vergleichst unterschiedliche Wege zum Blechteil und verstehst, welche Folgen deine Entscheidungen für Änderungen, Abhängigkeiten und die Abwicklung haben.

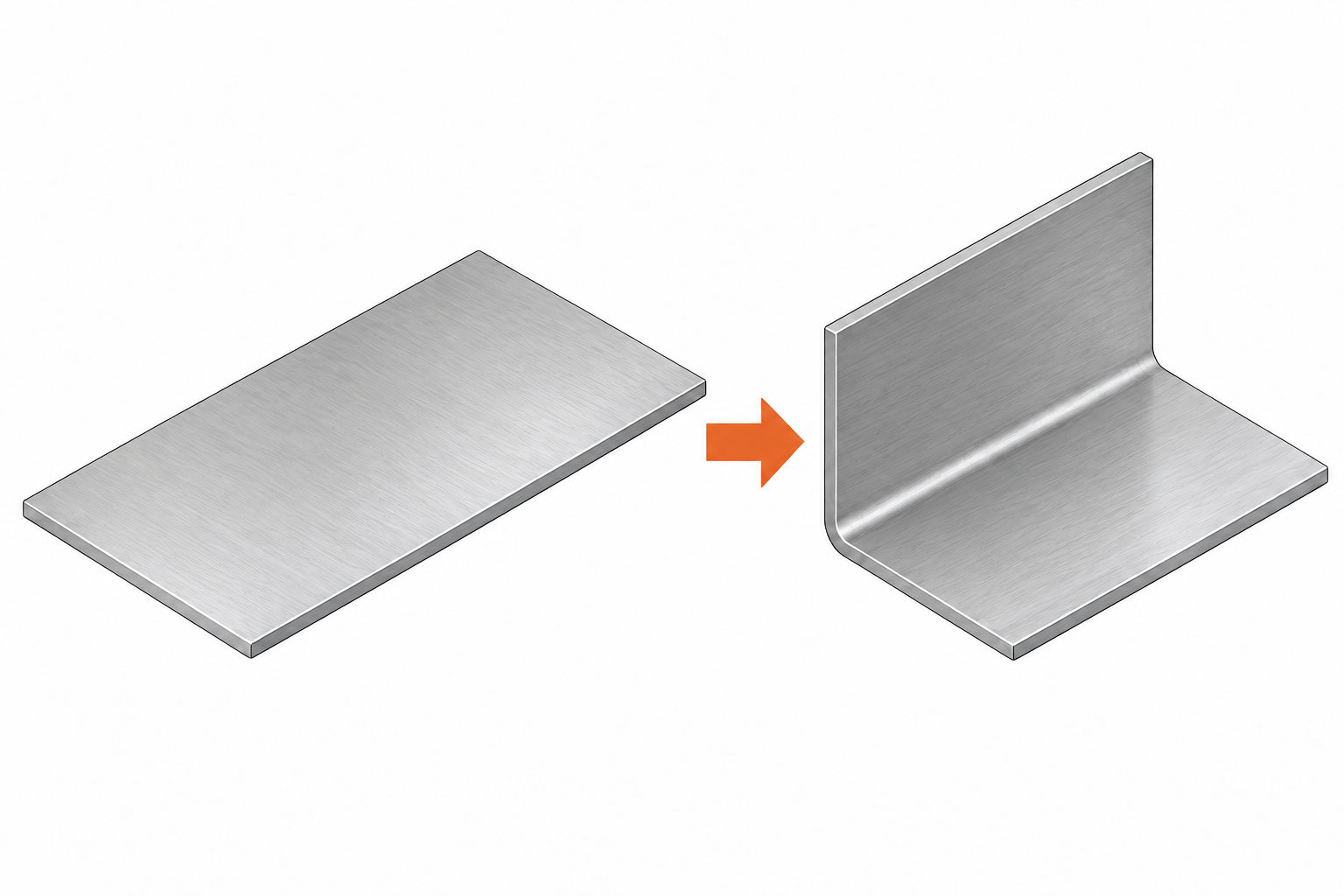

AUFBAUEN
Passende Werkzeuge wählen
Du entwickelst Blechgeometrien mit Tab, Flange und weiteren Blechfunktionen. Materialstärke, Biegeradius und Maßbezüge berücksichtigst du von Anfang an und wählst den Aufbau passend zur Aufgabe.
WEITERENTWICKELN

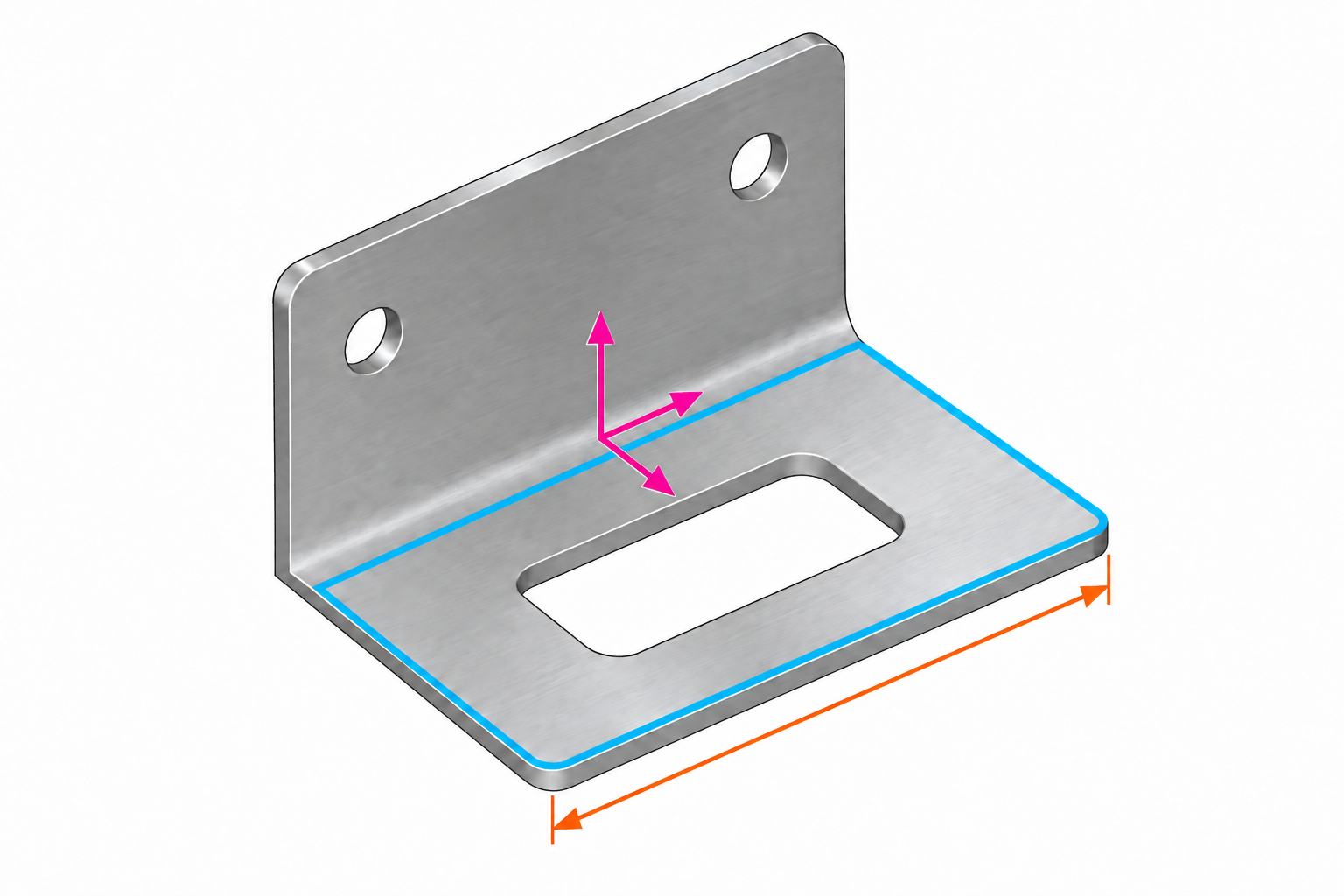

Bezüge bewusst aufbauen
Du positionierst Skizzen, Ausschnitte und Bohrungen mit geeigneten Referenzen. An konkreten Änderungen prüfst du, welche Abhängigkeiten sinnvoll sind und wie dein Modell darauf reagiert.

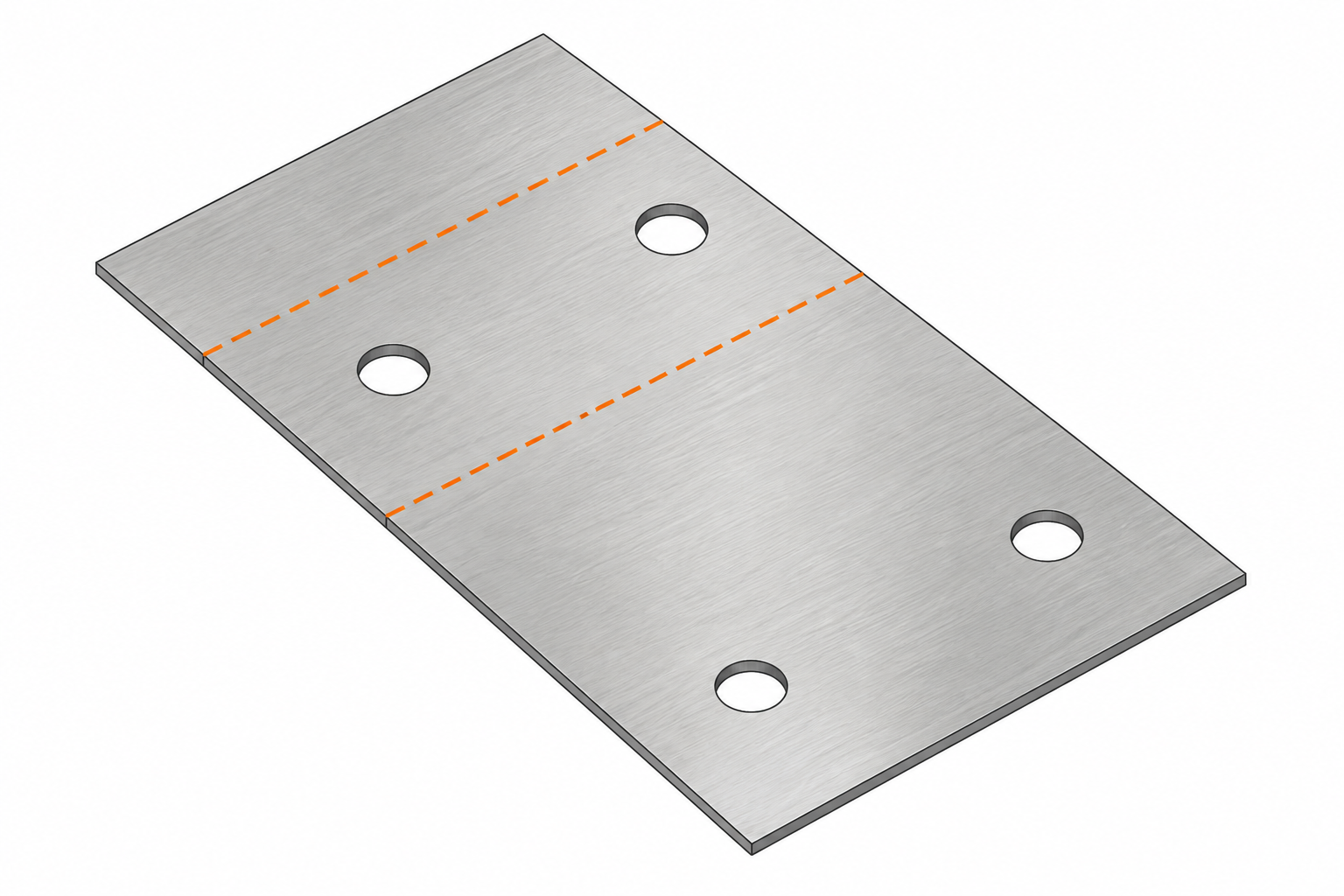

ABWICKELN
Das flache Ergebnis prüfen
Du nutzt die Abwicklung bereits beim Konstruieren, um Überschneidungen zu erkennen. Du unterscheidest Flat Solid, Flat Pattern sowie Unbend und Rebend und bereitest die Zeichnungsdarstellung vor.
Trainingsinhalt
Von den Blechgrundlagen
zu weiterführenden Profilen.
Eine einfache Kartonage macht die ersten Funktionen anschaulich. Danach überträgst du das Gelernte auf Blechbauteile, ergänzt Details und entwickelst Profile mit Contour Flange. Die Beispiele zeigen verschiedene Lösungswege und greifen wichtige Zusammenhänge wieder auf.
Grundlagen, Parameter und den ersten Körper aufbauen
- Die Sheet-Metal-Umgebung und ihre Voreinstellungen kennenlernen.
- Materialstärke, Biegeradius und Neutralfaktor einordnen.
- Mit Tab beginnen und alternative Ansätze wie Sheet Metal from Solid kennenlernen.
- Skizzen, Expressions und unterstützende Geometrie für einen nachvollziehbaren Aufbau nutzen.
Flansche, Biegungen und Außenmaße steuern
- Flange und Secondary Tab passend zur Geometrie einsetzen.
- Längenbezüge sowie Material Inside, Material Outside und Bend Outside bewusst wählen.
- Bend, Jog und Hem Flange für unterschiedliche Aufgaben kennenlernen.
- Änderungen an Maßen, Materialstärke und Biegeradius im Modell nachvollziehen.
Ausschnitte, Bohrungen und Formelemente ergänzen
- Normal Cutout einsetzen und den Unterschied zu einem gewöhnlichen Extrude verstehen.
- Ausschnitte auf ebenen und gebogenen Bereichen erzeugen.
- Skizzenpositionen und Referenzen so wählen, dass unnötige Abhängigkeiten vermieden werden.
- Bohrungen und Drawn Cutout ergänzen sowie vorhandene Skizzen gezielt wiederverwenden.
Ecken und Übergänge bearbeiten
- Reliefs und Abstände zwischen benachbarten Flanschen berücksichtigen.
- Closed Corner für Ecken, Überlappungen und Freistellungen verwenden.
- Break Corner und Bend Taper je nach gewünschter Kontur einsetzen.
- Alternative Aufbauten vergleichen und Überschneidungen gezielt beseitigen.
Abwickeln, prüfen und in der Zeichnung verwenden
- Unbend und Rebend für die vorübergehende Bearbeitung im flachen Zustand einsetzen.
- Flat Solid zur geometrischen Kontrolle während der Konstruktion nutzen.
- Ein Flat Pattern und die zugehörige Ansicht erzeugen.
- Biegelinien und die Darstellung von Formelementen einordnen sowie die Abwicklung in eine Zeichnung übernehmen.
Profile mit Contour Flange weiterentwickeln
- Base Contour Flange und Secondary Contour Flange aufbauen.
- Profilskizzen und Führungsgeometrie passend zueinander verwenden.
- Bohrungen über Point Sets entlang eines Pfades anordnen.
- Ausschnitte und Spiegelungen ergänzen und den Aufbau auf Änderungen prüfen.
Mehrere Wege – eine bewusste Entscheidung. Ein Blechteil lässt sich oft auf unterschiedliche Weise erzeugen. Du lernst deshalb nicht nur Befehle, sondern vergleichst ihre Wirkung: auf Außenmaße, Referenzen, spätere Änderungen und die Abwicklung.
So erhältst du dieses Modul
Dein Weg zu NX Sheet Metal Design.
Du startest erst mit NX oder möchtest dein Wissen gezielt vertiefen? Wähle den Buchungsweg, der zu deinen Vorkenntnissen passt.
* Bundle-Vorteil: Die enthaltenen Trainings sind gemeinsam günstiger als bei vergleichbaren Einzelbuchungen.
Das zweitägige Live-Webinar kannst du bei beiden Buchungswegen optional ergänzen.
Für wen ist der Kurs geeignet?
Neu in NX Sheet Metal?
Oder bereits mit Blecherfahrung?
Der Kurs richtet sich an Konstrukteure, die Blechbauteile in NX erstellen und weiterentwickeln möchten. Mit Erfahrung aus einem anderen CAD-System lernst du die NX-Werkzeuge und ihre Zusammenhänge kennen.
Auch wenn du schon Blechteile in NX konstruierst, helfen dir die Vergleiche von Methoden und Referenzen, deine gewohnten Abläufe zu hinterfragen und gezielt zu ergänzen.
Das bringst du mit
- Grundkenntnisse in NX-Modellierung und im Erstellen von Skizzen.
- Erste Orientierung in Modellhistorie und geometrischen Bezügen, etwa aus Rapid Basics und CAD Secrets.
- Zugang zu Siemens NX mit nutzbarer Sheet-Metal-Umgebung für die eigenen Übungen.
Kenntnisse in NX Drafting sind hilfreich, aber keine Voraussetzung. Deine NX-Version und Übungsumgebung klären wir vor dem Start.
So lernst du
In deinem Tempo.
Mit Simon als Ansprechpartner.
Ansehen & anwenden
Du bearbeitest die Videolektionen im Bizlearn Online Campus und setzt die Aufgaben in NX um. Pausieren, wiederholen und einzelne Themen nachschlagen gehören zum Lernweg.
Fragen direkt klären
Innerhalb von zwölf Monaten ab Einschreibung unterstützt dich Simon persönlich: über Nachrichten und Screenshots, bei komplexeren Fragen auch in kurzen Teams-Meetings.
Im Alltag weiterkommen
Auch bei Fragen aus deiner praktischen NX-Anwendung hilft Simon im Rahmen seiner Möglichkeiten. Nach erfolgreichem Kursabschluss erhältst du ein persönliches Zertifikat.
Der persönliche Support erfolgt über die Lernplattform und gemeinsame Bildschirmbesprechungen. Eine vereinbarte Bereitschaft mit direktem Zugriff auf euer Kundensystem ist eine separate Support-Dienstleistung.
Kurz beantwortet
Deine Fragen zu NX Sheet Metal Design.
Wie viel Zeit sollte ich für die Blechschulung einplanen?
Als Orientierung gelten circa ein bis zwei Lerntage einschließlich eigener Übungen. Deine NX- und Blecherfahrung, Wiederholungen und dein Übungstempo beeinflussen die tatsächliche Dauer. Der Richtwert bezieht sich auf dieses Kursmodul, nicht auf das gesamte Einsteiger-Videobundle.
Muss ich bereits Blechbauteile in NX konstruiert haben?
Nein. Die Blechfunktionen werden schrittweise eingeführt. Grundkenntnisse in NX und im Skizzieren solltest du mitbringen. Wenn du bereits Blechkonstruktionen aus einem anderen CAD-System kennst, kannst du diese Erfahrung mit den NX-spezifischen Abläufen verbinden.
Warum beginnt der Kurs mit einer Kartonage?
An einer einfachen Form lernst du Tab, Flange und die Zusammenhänge der Abwicklung kennen. Danach folgen Blechbauteile mit ihren eigenen Anforderungen. Die verwendeten Material- und Biegeparameter werden dabei passend zum jeweiligen Beispiel betrachtet.
Werden auch Abwicklungen und Änderungen behandelt?
Ja. Du erzeugst Abwicklungen, prüfst Geometrie im flachen Zustand und lernst die unterschiedlichen Aufgaben von Flat Solid, Flat Pattern sowie Unbend und Rebend kennen. Änderungen und die Auswahl geeigneter Referenzen begleiten die Konstruktionsbeispiele.
Enthält das Training auch weiterführende Blechfunktionen?
Ja. Neben Tab, Flange und Ausschnitten behandelst du unter anderem Jog, Hem Flange, Closed Corner, Bend Taper und Drawn Cutout. Ein weiterer Aufbau führt zu Base und Secondary Contour Flange sowie zu Bohrungsanordnungen entlang eines Pfades.
Ist Sheet Metal Design im Einsteiger-Videobundle enthalten?
Ja. Du kannst es nach deiner gemeinsamen Grundlage passend zu deinen Aufgaben bearbeiten. Mit vorhandener NX-Erfahrung ist das Modul auch als Fachtraining buchbar.
Kann ich Fragen aus meiner eigenen Blechkonstruktion stellen?
Ja. Innerhalb von zwölf Monaten ab Einschreibung unterstützt dich Simon persönlich über die Lernplattform. Für die erste Klärung reichen oft eine Nachricht und ein Screenshot; komplexere Fragen lassen sich in einer kurzen gemeinsamen Bildschirmbesprechung behandeln.
Alle Kursmodule im Überblick
Finde dein nächstes Training.
Entdecke die weiteren Videotrainings, das Live-Webinar und das NX CAD Update Training.
01 · GRUNDLAGEN

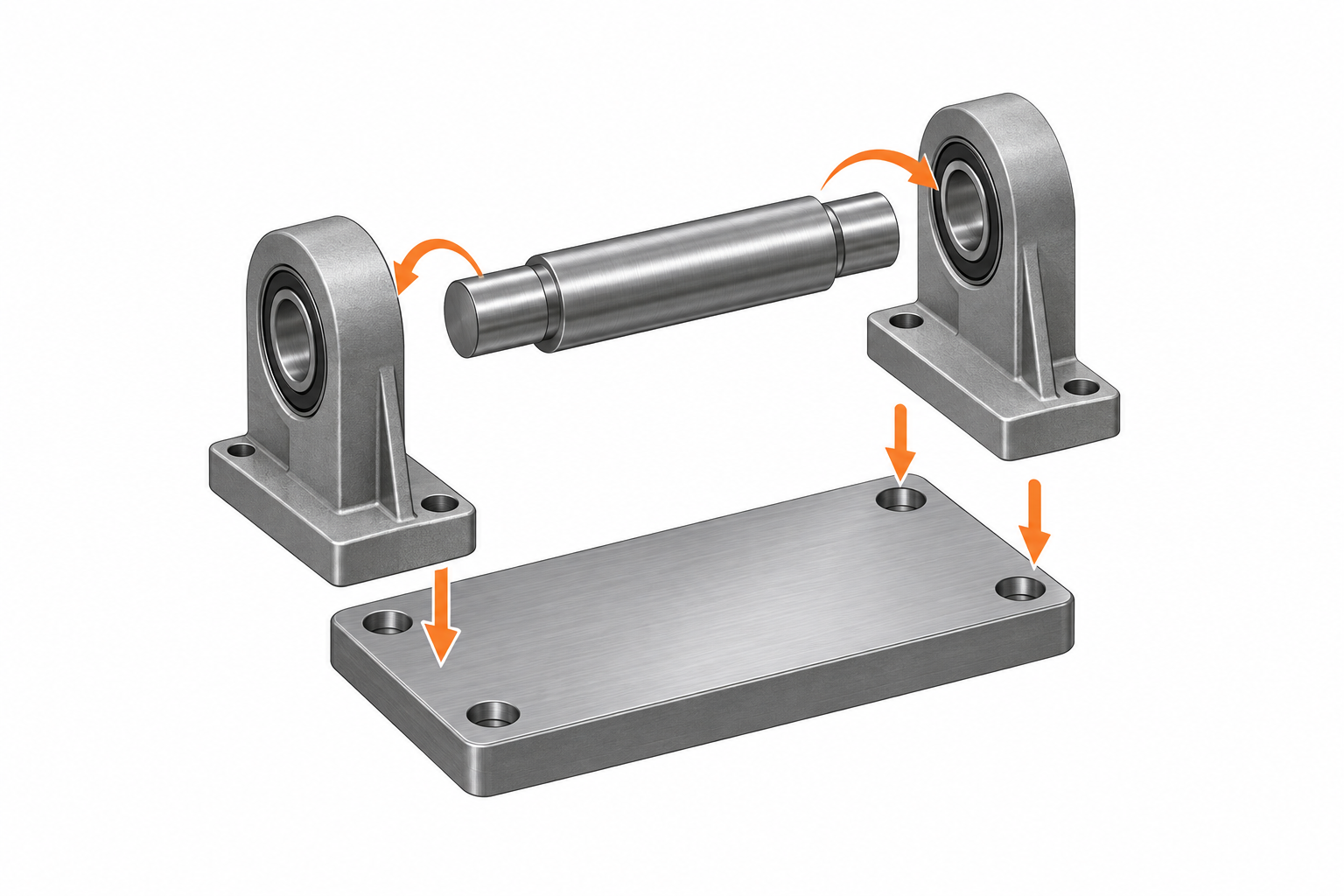

NX Rapid Basics
Videotraining
Baugruppen zusammensetzen und darauf aufbauend eigene 3D-Modelle konstruieren. Du lernst NX an vorhandenen Bauteilen kennen und prüfst anschließend, wie sich deine Konstruktion gezielt ändern lässt.
Trainingsinhalt ansehen →
02 · SKIZZEN

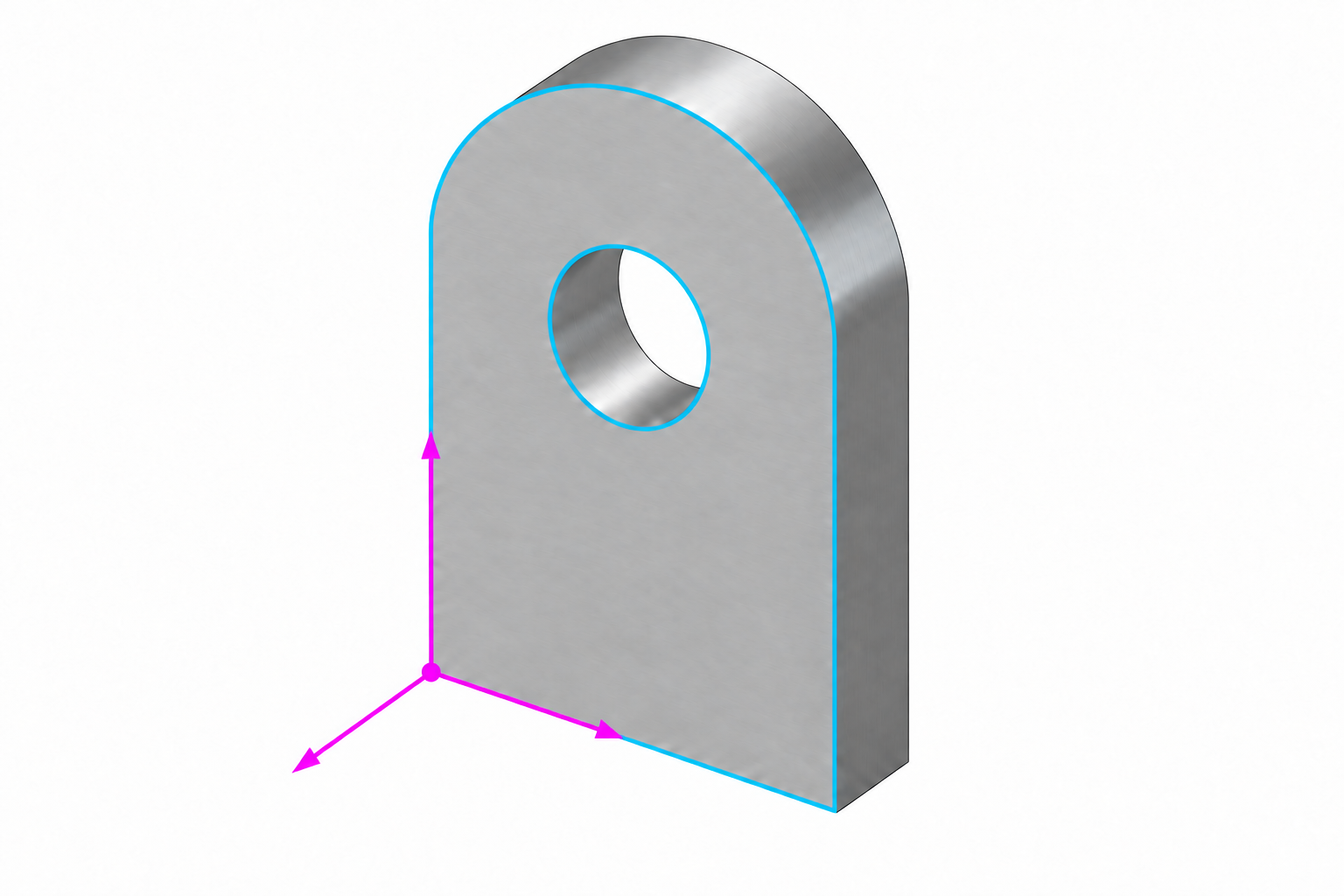

NX New Sketch Solver
Videotraining
Skizzen gezielt aufbauen und den Sketch Solver sicher einsetzen. Du lernst, Geometrie sinnvoll zu bestimmen und einfache, gut änderbare Skizzen als Grundlage deiner Konstruktion zu verwenden.
Trainingsinhalt ansehen →
03 · METHODIK
NX CAD Secrets
Videotraining
Objekte, Features und ihre Zusammenhänge in NX verstehen. Du lernst, Referenzen bewusst zu wählen und Auswahlregeln gezielt einzusetzen – für besser änderbare Konstruktionen und als Grundlage für das zweitägige Live-Webinar.
Trainingsinhalt ansehen →
04 · ZEICHNUNGEN

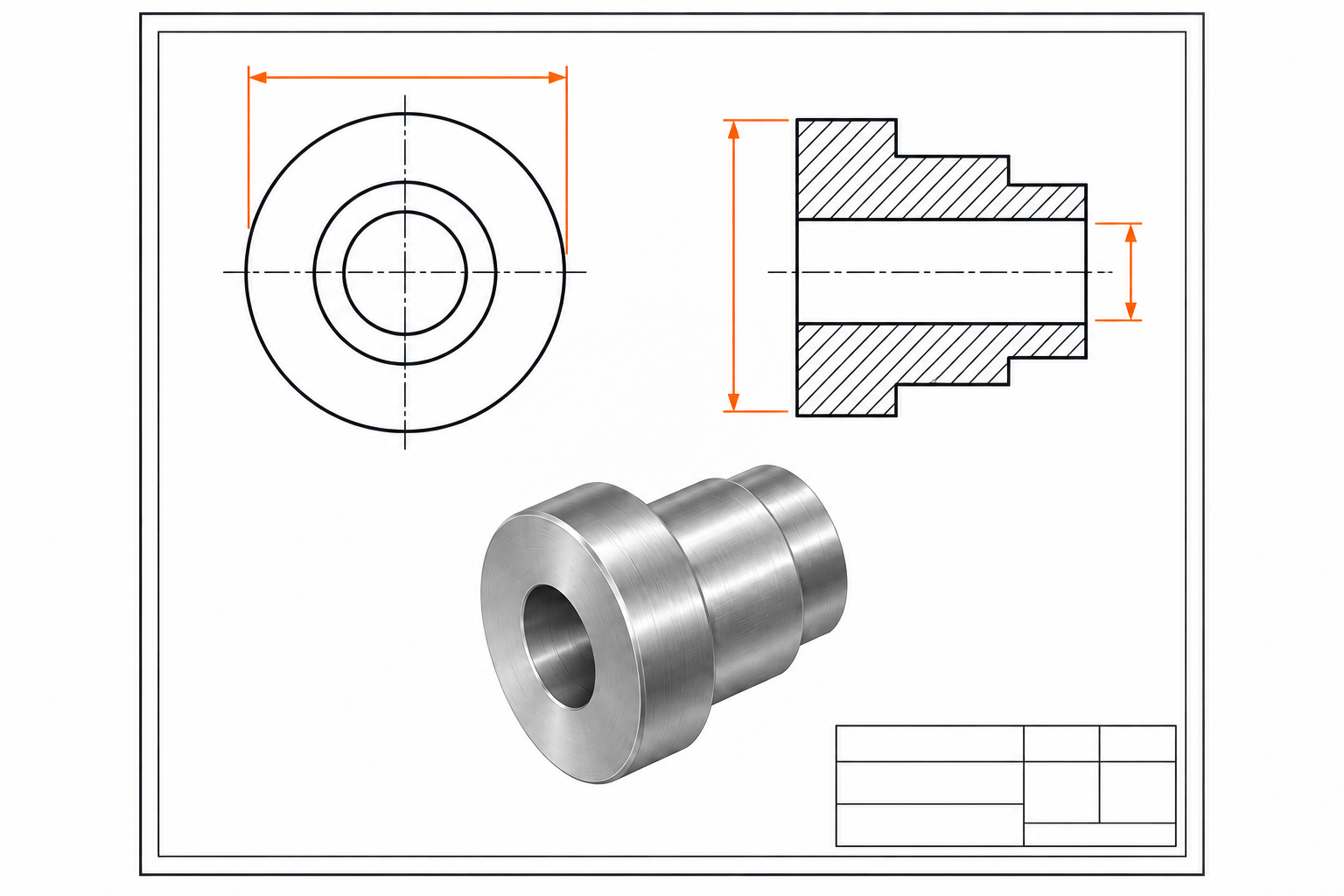

NX Drafting
Videotraining
Zeichnungen aus deinem Modell ableiten, Ansichten aufbauen und Maße verständlich darstellen. So bereitest du die Informationen deiner Konstruktion für die weitere Verwendung auf.
Trainingsinhalt ansehen →
05 · FREIFORM

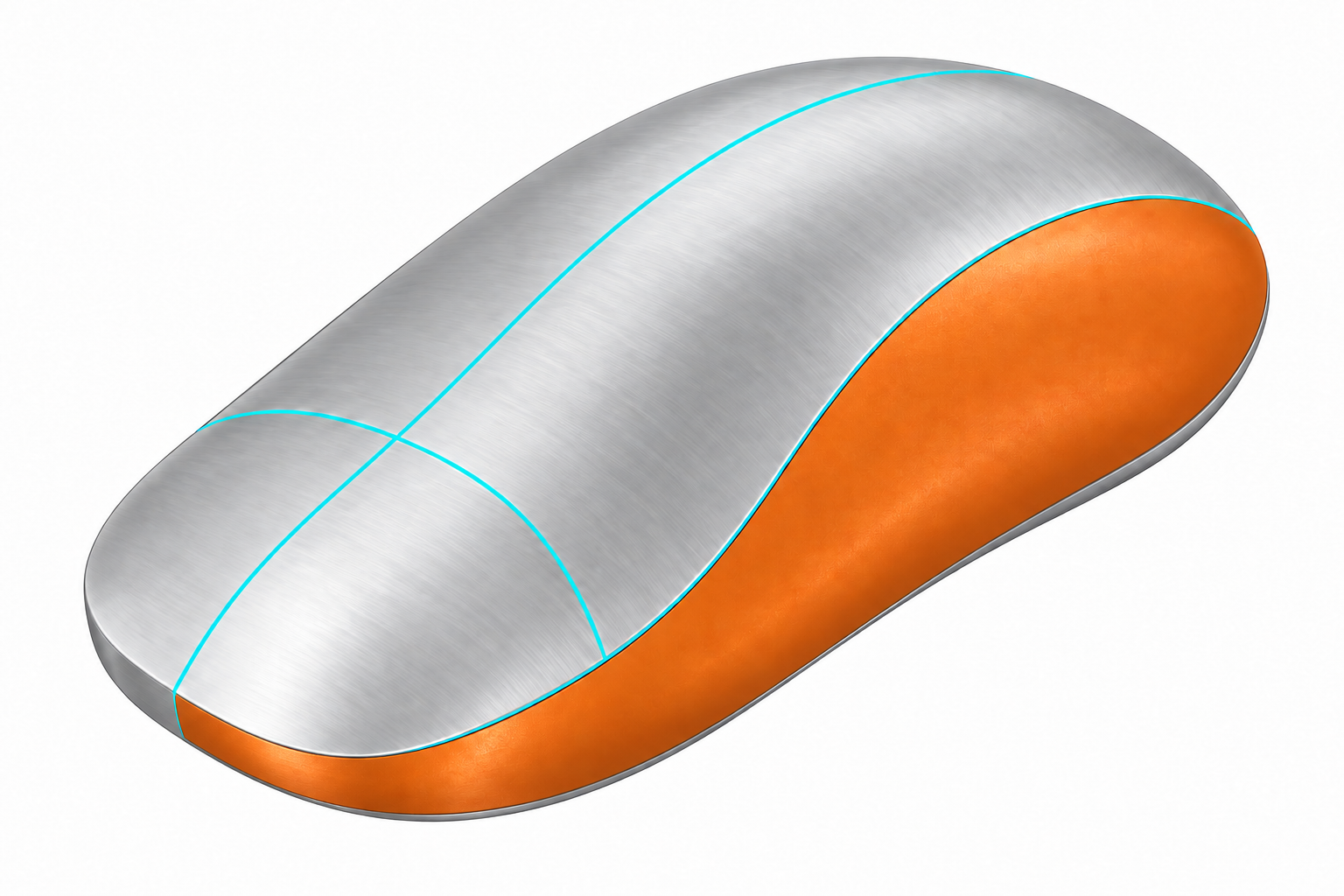

NX Freeform Design
Videotraining
Freiformflächen gezielt erstellen und bearbeiten. Du entwickelst Formen jenseits einfacher Grundkörper und lernst Methoden kennen, mit denen sich auch anspruchsvolle Geometrien anpassen lassen.
Trainingsinhalt ansehen →06 · BLECH
NX Sheet Metal Design
Videotraining
Blechbauteile gezielt aufbauen und passende Abwicklungen erzeugen. Du lernst, die Blechkonstruktion in NX strukturiert umzusetzen und dein Modell für spätere Anpassungen vorzubereiten.
Trainingsinhalt ansehen →
07 · VERKNÜPFUNGEN

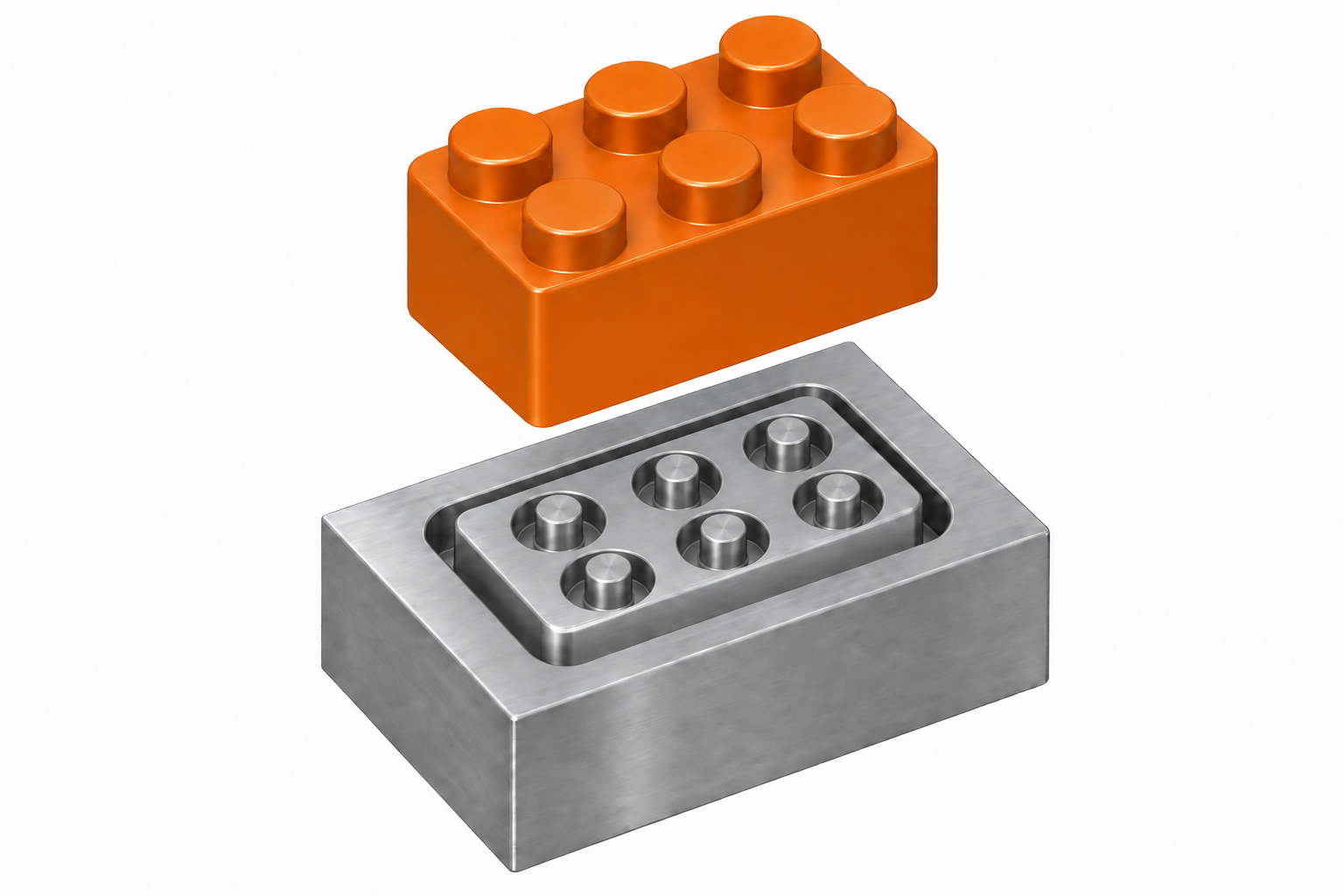

NX WAVE Design
Videotraining
Bauteile gezielt verknüpfen und zusammenhängende Konstruktionen weiterentwickeln. Du lernst, Geometrie zwischen Komponenten zu nutzen und die Beziehungen deiner Modelle bewusst aufzubauen.
Trainingsinhalt ansehen →
08 · VARIANTEN

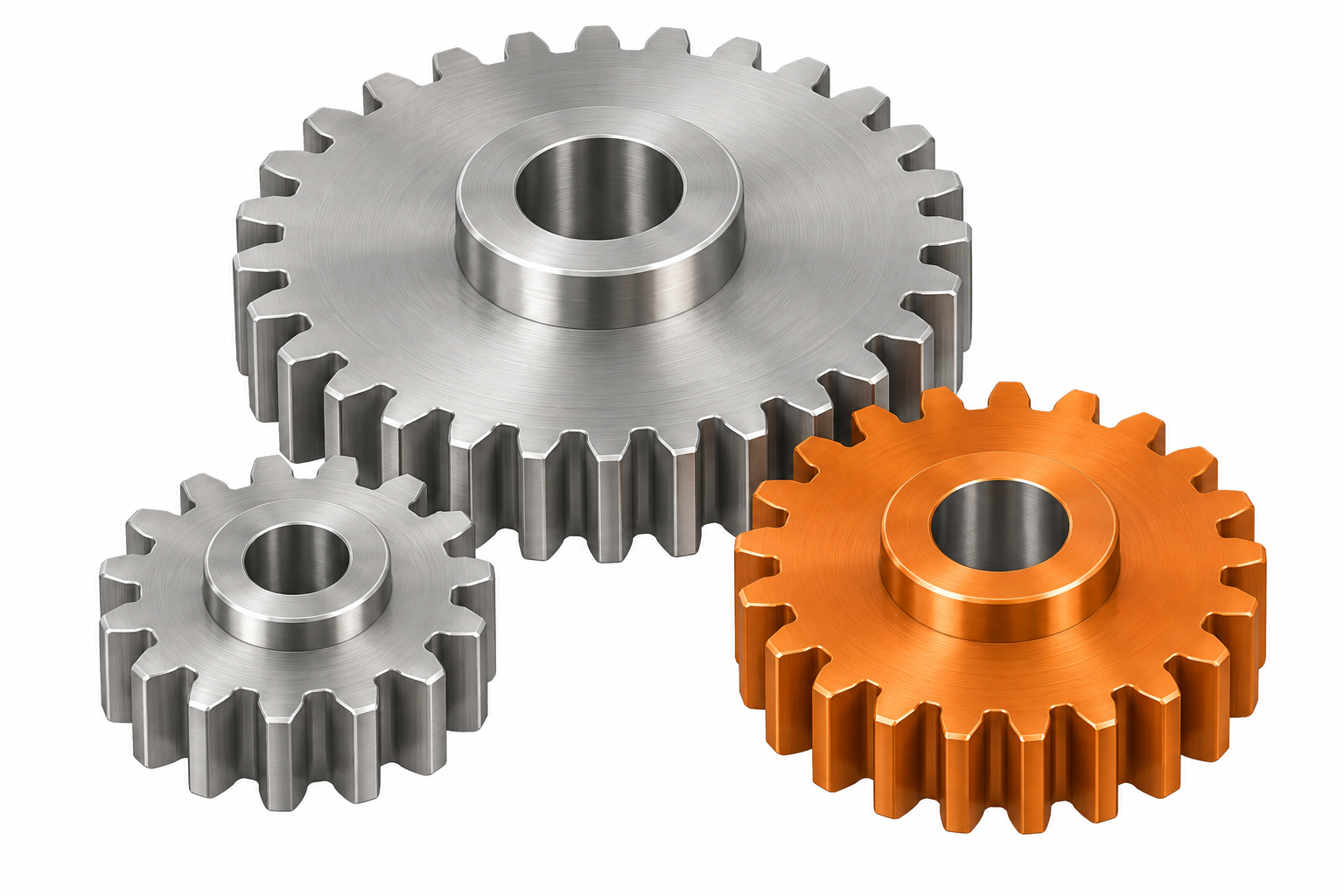

NX Variant Design
Videotraining
Varianten strukturiert anlegen und wiederkehrende Konstruktionen effizient nutzen. Du lernst, Gemeinsamkeiten gezielt wiederzuverwenden und Unterschiede innerhalb deiner Modelle abzubilden.
Trainingsinhalt ansehen →
09 · VISUALISIERUNG

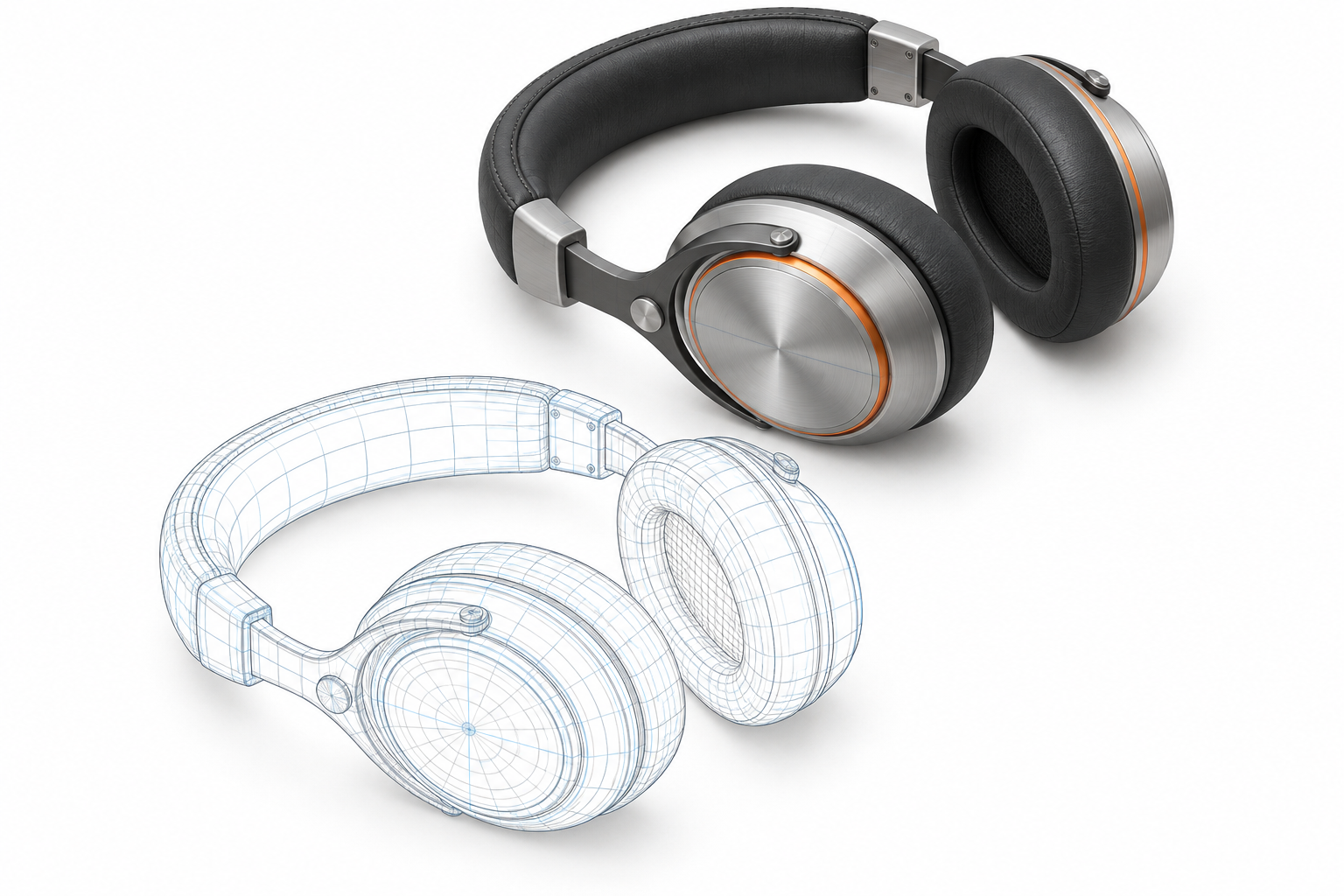

NX Rendering
Videotraining
Deine Modelle anschaulich visualisieren und Produkte überzeugend präsentieren. Du bereitest die Darstellung so auf, dass Form und Gestaltung deiner Konstruktion verständlich sichtbar werden.
Trainingsinhalt ansehen →
10 · PRODUKTINFORMATIONEN

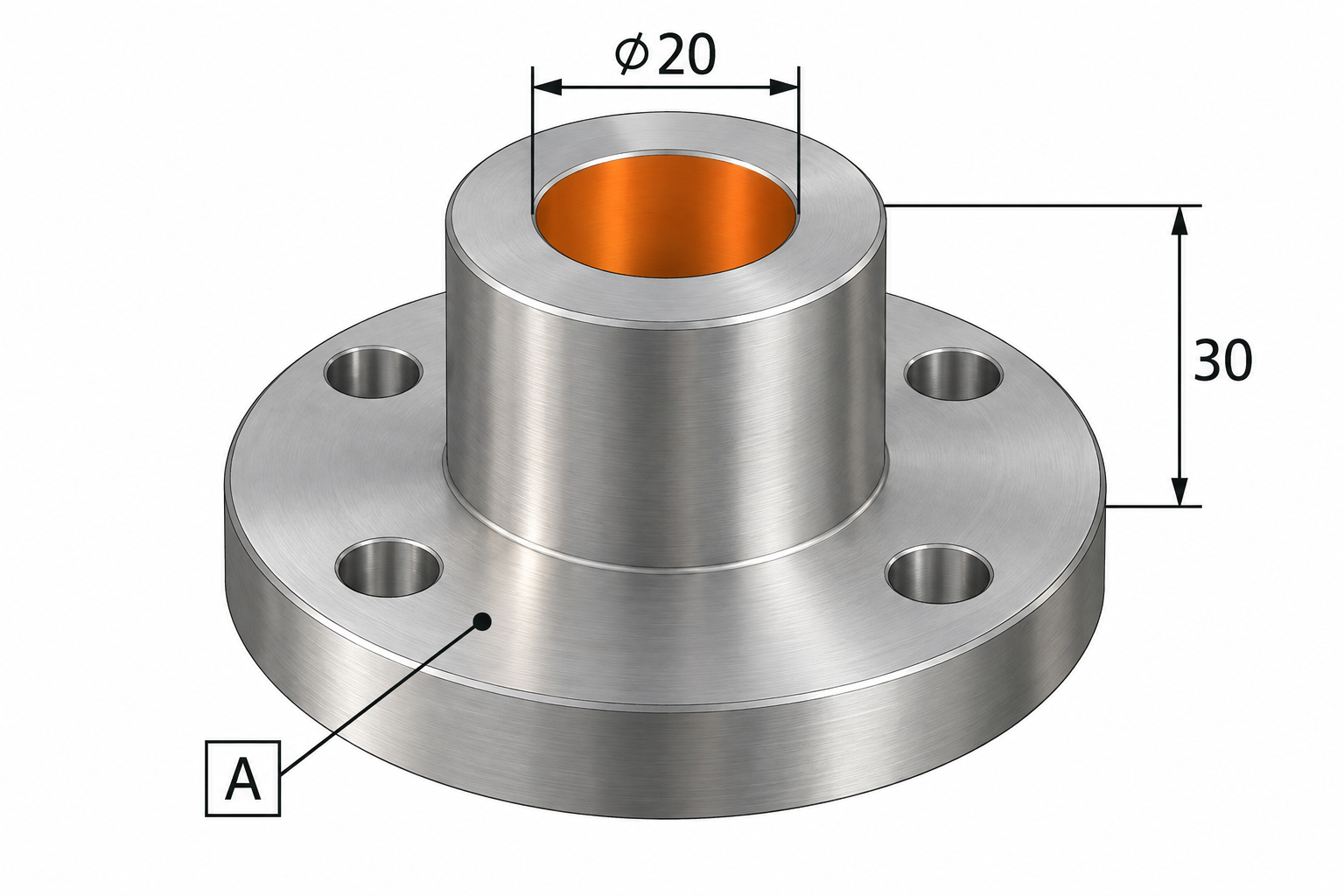

NX MBD mit PMI
Videotraining
Produktinformationen direkt am 3D-Modell vermitteln. Du strukturierst Modellansichten, ordnest Bemaßungen und Toleranzen den passenden Flächen zu und bereitest die Wiederverwendung bei Änderungen und Varianten vor.
Trainingsinhalt ansehen →11 · BAURAUMANALYSE
NX Clearance Analysis
Videotraining
Bauraum, Abstände und mögliche Kollisionen zwischen Komponenten einer Baugruppe prüfen. Du lernst, die räumlichen Beziehungen deiner Konstruktion zu untersuchen und Engstellen zu erkennen.
12 · LIVE VERTIEFEN
NX Design Methods
Live-Training · 2 Tage

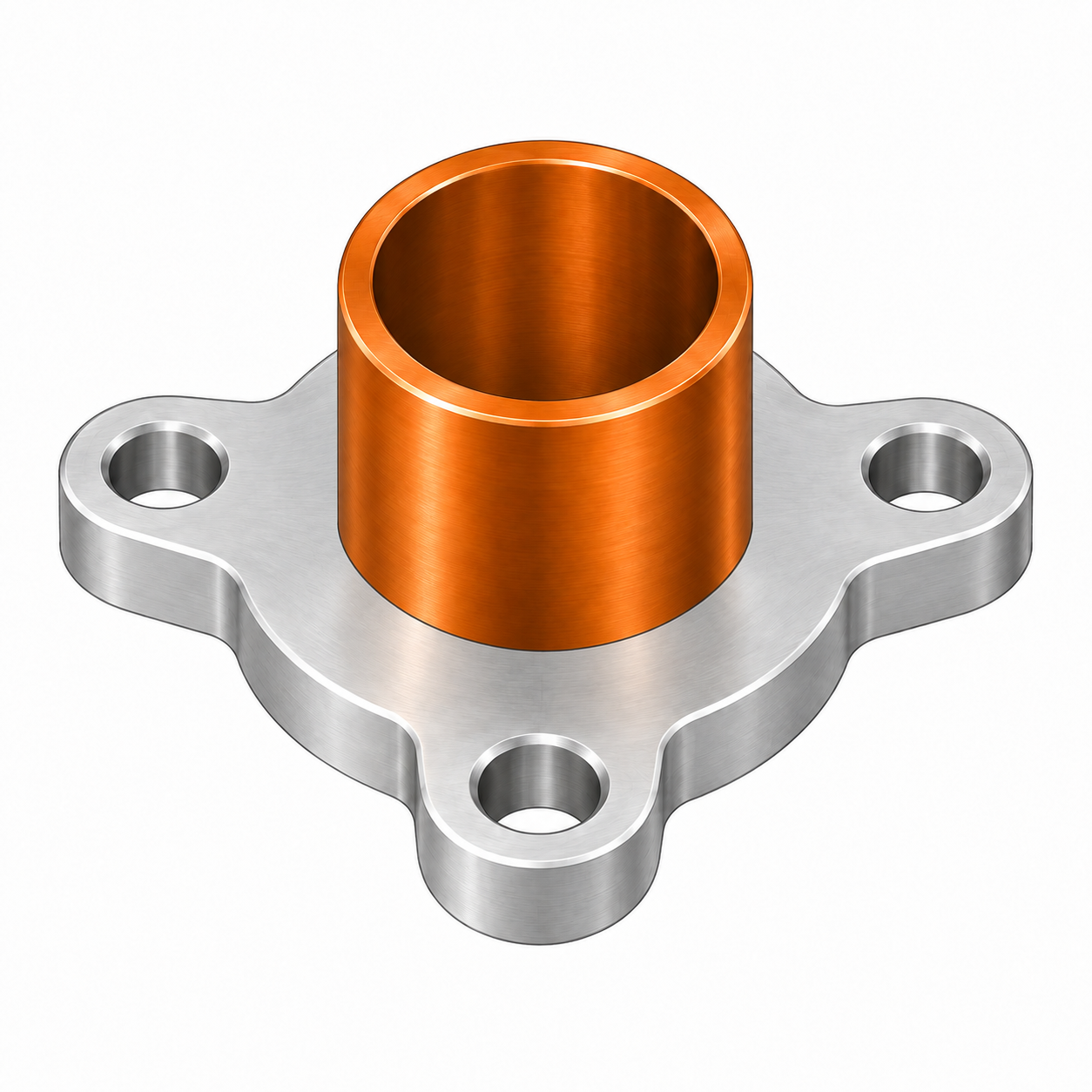

Konstruktionsmethodik gemeinsam anwenden: Bezüge bewusst wählen, einfach und modular aufbauen. Mit Simon vom Einzelteil zur Baugruppe – inklusive Bizlearn Design Guideline.
